柜式七氟丙烷氣體滅火裝置因其安裝方便、使用便捷等特點被廣泛應用于通訊機房、配電室、檔案室等重點防護區內。那么在確定好用在哪類防護區后，應該怎么計算出該防護區的滅火劑用量呢？有沒有什么依據來套定額呢？今天，念海消防根據《氣體滅火系統設計規范》GB50370中的規定，為大家總結出柜式七氟丙烷氣體滅火裝置滅火劑設計用量計算方法，步驟如下：

第一步：我們先確定防護區的體積V是多少；

第二步：根據防護區確定滅火設計濃度C1；

根據《氣體滅火系統設計規范》GB50370中常見場所的滅火設計濃度C1的推薦取值如下：

1、圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。

2、油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。

3、通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。

4、防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。

第三步：了解防護區的最低溫度是多少℃（T），據此算出滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容S（m3/kg）；

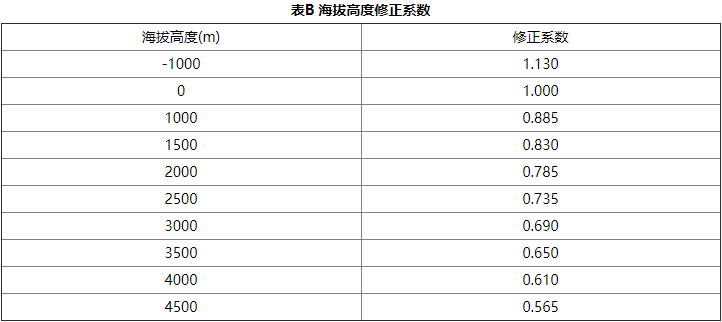

第四步：查出您所在地區的海拔修正系數K，K值可根據規范《氣體滅火系統設計規范》GB50370附表B查詢，下面附上表格。

第五步：計算防護區滅火設計用量，按照下面公式，把防護區容積V、滅火濃度C1、比容S、海拔修正系數K代入公式；

第六步：計算滅火劑實際用量，根據下面公式，代入滅火設計用量W、儲存容器內的滅火劑剩余量ΔW1、管道內的滅火劑剩余量△W2，其中柜式七氟丙烷氣體滅火裝置的△W2為0。

第七步：根據以下公式，計算滅火劑在防護區的平均噴放速率Qx。

Qx = W/t

其中噴放時間t根據規范中選取如下：在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其他防護區，設計噴放時間不應大于10s。

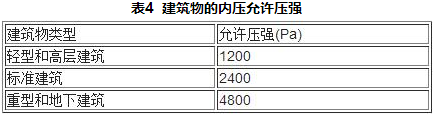

第八步：根據防護區確定圍護結構承受內壓的允許壓強Pf；

第九步：根據下方公式，計算防護區的泄壓口面積：

下面，我們以一間通訊機房為例，來介紹柜式七氟丙烷氣體滅火裝置設計用量的計算：

某通訊機房，面積為28平方米，高3米，海拔高度為1000米，防護區采用恒溫空調保持恒溫，溫度為20℃，防護區圍護結構承受壓強大于1200Pa。

1、計算基本參數：

防護區體積V=28*3 = 84m3；

設計環境溫度T = 20℃；

設計濃度C1= 8%；

海拔修正系數K = 0.885；

設計噴射時間t = 8s；

防護區圍護結構承受內壓的允許壓強，大于1200Pa。

2、計算防護區滅火設計用量W：

其中S = 0.1269 + 0.000513 * T = 0.1269 + 0.000513 * 20 = 0.13716

選用70L鋼瓶，鋼瓶1只，每瓶剩余量按2kg計算（剩余量根據廠家提供數據確定）。

計算滅火劑實際用量W0：

3、計算泄壓口面積：

其中滅火劑在防護區的平均噴放速率

泄壓口面積

以上就是柜式七氟丙烷氣體滅火裝置設計用量的計算方式，但由于每個地區、防護區情況的不同可能會有所變化，同時也可以找專業的消防公司來進行深化設計方案，能夠給使用單位更加專業的建議。
